焊工焊缝余高的要求与处理办法
余高的作用
在焊接过程中应该有焊缝余高。因为最后一层起保温和缓冷的作用，对细化晶粒、减少焊接应力起很大作用。同时也是气孔等杂物的收集区。
余高的坏处
压力容器不希望有突变，造成局部应力集中。另外余高肯定有缺陷，这种缺陷很可能是产生疲劳裂纹的核。裂纹源→疲劳扩展→断裂。中国和日本曾经联合做过试验，发现有余高的设备比打磨后没有余高的设备使用寿命短2.0～2.5倍。
国家标准中对余高的要求
1）JB4732对疲劳设备要求打磨，其它设备有限制范围。基本上是不影响贴片即可，没要求打磨。

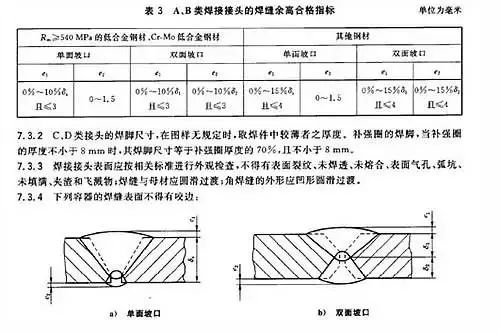

2）中国国家标准GB150是这样规定的，见图表格与图：
欧美国家对余高的要求
打磨。外观质量好是国外产品畅销的原因之一，另外打磨之后能防环境腐蚀、避免产生过大的应力集中、延长了焊缝的使用寿命。
对余高的处理建议
提倡打磨，确实好。标准是最低要求，所以建议对重要设备或投资较大的设备进行打磨，对投资小的设备就没有必要进行打磨了。
焊缝余高过大的危害
焊趾处易形成应力腐蚀裂纹对接接头的应力集中主要是焊缝余高引起的，对接接头的焊缝，其焊趾处的应力最大。
焊缝的余高愈大，应力集中程度愈严重，焊接接头的强度反而会降低。焊后削平余高，只要不低于母材，减少应力集中，有时反而可以提高焊接接头的强度。
以上是关于《焊工焊缝余高的要求与处理办法》的相关内容，想了解更多电工资讯内容，请持续关注《广东电工考试网》。也可点击下方我要报名或填写下方报名咨询表单即可得到专业老师在线解答和报考服务哦~
